概述

在路由器的接口上通过配置子接口的方式，实现相互隔离不同VLAN之间的联通

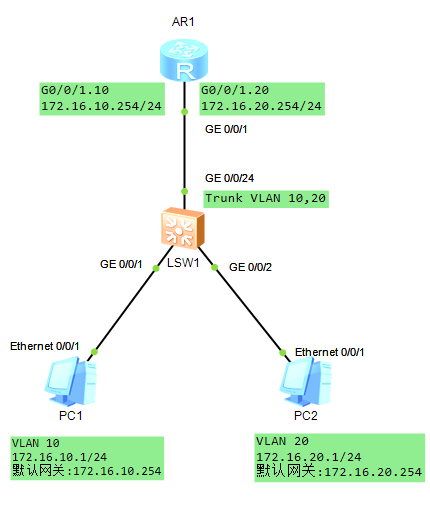

实例

LSW1

system-view #进入系统视图
sysname LSW1 #设置名称
un in en #关闭日志显示
vlan batch 10 20 #创建VLAN10、20

interface GigabitEthernet 0/0/1 #配置端口G0/0/1
port link-type access #设置端口类型为ACCESS
port default vlan 10 #分配VLAN10
quit

interface GigabitEthernet 0/0/2 #配置端口G0/0/2
port link-type access #设置端口类型为ACCESS
port default vlan 20 #分配VLAN20
quit

interface GigabitEthernet 0/0/24 #配置端口G0/0/24
port link-type trunk #设置端口类型为trunk
port trunk allow-pass vlan 10 20 #配置连接路由器的端口（GE0/0/24，设为Trunk，允许VLAN 10、20通过）

AR1

system-view #进入系统视图
sysname AR1 #设置名称
un in en #关闭日志显示

interface GigabitEthernet 0/0/1
undo shutdown
quit

interface GigabitEthernet 0/0/1.10
dot1q  termination vid 10
ip address 172.16.10.254 24
arp broadcast enable

interface GigabitEthernet 0/0/1.20
dot1q  termination vid 20
ip address 172.16.20.254 24
arp broadcast enable

总结

这里使用到了两种端口类型access和trunk 。由此可以总结一下基本的端口类型，还只用到了子接口。

三种端口链路类型
